OR多管油压冷却器

OR-60～1200冷却器简述：

OR系列60～1200型冷却器流量60L/min～1200L/min，重量8.5kg～72kg，换热面积0.26m²～4.4m²。采用多管式，传热面积广，良好的传热管，不漏油，装配简易。抗污染，适用于较脏和高粘度油液的冷却，也适用于水对水、水对气的热交换。

OR系列60～1200冷却器特点

1、传热面积广：本冷却器的传热管采用多管式裸管的设计，其接触面积广，冷却面积大，传热效率高，冷却效果佳。

2、良好的传热管：采用导热性良好的99.9%纯铜（采用纯红铜管热传导率0.95以上），为最适合散热的冷却管。

3、不漏油：因冷却器板管与本体采用一体化设计，可以避免水与油混合的困扰，同时在出厂前经过气密测试确实紧密，故能达到防漏的目的。

4、装配简易：脚座可360度自由转动，对于冷却器本体随意更换方向及角度装配，通过脚座可直接焊接在母机或油槽的任何位置，既方便又简单。

OR系列冷却器型号、技术参数及尺寸：

型号 Model	工作压力（油）：≤1.0MPa						介质粘度：（20～300）×10⁶ m²/s （厘沲）
	工作压力（水）：≤1.0MPa						换热系数：～200 W/m².k （～170 kcal/m2.h.℃）
	参考流量 L/min	换热面积 m²	L	C	L1	S	d	D	B	b	H	h	Ro	Rw	W	E×F	重量 Kg
OR-60	60	0.26	455	305	77	250	ф89	ф120	115	95	140	77	Rc3/4	Rc3/4	46	7×10	8.5
OR-100	100	0.38	555	405	80	320	ф102	ф135	144	106	166	96	Rc3/4	Rc3/4	58	10×20	12.5
OR-150	150	0.62	560	385	100	300	ф140	ф175	174	130	213	117	Rc1 1/4	Rc1	70	13×16	19
OR-250	250	1.3	760	585		500											24
OR-350	350	2	1165	990		900											32.5
OR-600	600	2	1175	950	135	850	ф165	ф207	205	160	248	138	Rc2	Rc1 1/4	80	13×16	40
OR-800	800	3	1700	1490		1400											54
OR-1000	1000	3.7	2140	1890		1800											62
OR-1200	1200	4.4	2530	2270		2180											72

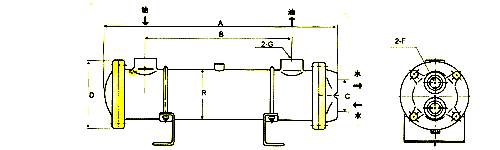

OR系列冷却器安装尺寸

型号	A	B	C	R	D	G	F	流量
OR-60	450	305	45	89	125	3/4	3/4	60
OR-100	555	403	68	114	145	3/4	3/4	100
OR-150	575	385	85	140	175	11/4	1	150
OR-250	780	585	85	140	175	11/4	1	250
OR-350	1180	990	85	140	175	11/4	1	350
OR-600	1175	950	90	165	200	2	11/4	600
OR-800	1700	1490	90	165	200	2	11/4	800
OR-1000	2140	1890	90	165	200	2	11/4	1000
OR-1200	2530	2270	90	165	200	2	11/4	1200

OR系列冷却器使用注意事项

1、本冷却器只适用于淡水，使用海水须特别订做。冷却器冷却管之油口两方可自由决定出入口，油液本身流向不受限制，而水之进口一定要由下方进入，由上方出水口出水；
2、最高压力：油侧10kg/cm²,水侧7kg/cm²；
3、在冷却水可能出现冻结的季节，不工作时应将冷却器内的水放出；
4、每六个月清洗散热管（紫铜管内径），冷却器水侧（限传热管内侧）约每四个月或半年，清除水垢一次，方可保持良好冷却效率，高粘度油液使用时请将油量与水量保持等量。以保持良好的冷却效果；
5、水入口及油入口温度差在80℃以上时不能装用。食品及化学药品不能使用。
