一、技术参数：
型号Model BR0．35
单片有效面积Active Area Per Plate 0.35m2，
板片波纹深度Nominal plate gap 3.5mm
板片厚度Thi ckne ss 0．6mm
板片角孔尺寸Port dim 100mm
最大流量Max flow rate 120M3／H
接管口径Connection diameter DN100
工作压力Working pressure 0．6MPa、1．OMPa、1．6MPa

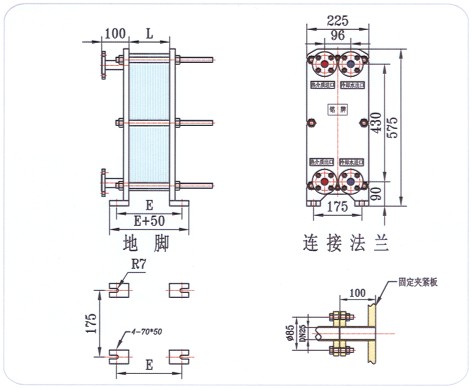

二、设备外形尺寸：
型 号 换热面积 板片数 I F 重 量 流 量
type area(m2) number of plates weight(Kg) Flow rate(m3／H)
BR0．35--A 15 43 176 1000 503 36
BR0．35--C 50 143 586 1350 733 120
◆A为最小组装面积，C为最大组装面积。
◆压紧尺寸L(mm)：L=(4.1±0．2) x 板片数
◆水流量是按单流程、板问流速为0．4m／s时计算的
◆保留数据更改的权利，以上数据仅供参考，具体以实物为准
