一、技术参数：
型号Model BR0．1
单片有效面积Active Area Per Plate 0．1 m2，
板片波纹深度Nominal plate gap 3．8mm
板片厚度Thi ckne ss 0．5mm
板片角孔尺寸Port dim 50mm
最大流量Max flow rate 65M3／H
接管口径Connection diameter DN50
工作压力Working pressure 0．6MPa、1．OMPa、1．6MPa

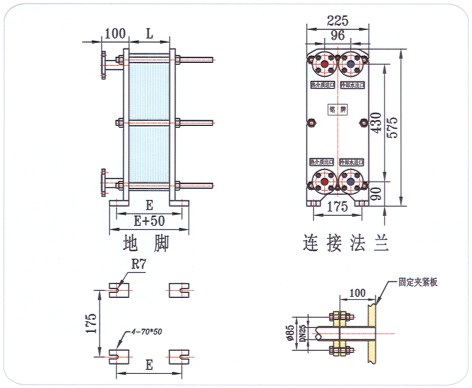

二、设备外形尺寸：
型 号 换热面积 板片数 I F 重 量 流 量
type area(m2) number of plates weight(Kg) Flow rate(m3／H)
BR0．1～A 2 20 86 196 108 11
BR0．1一C 12 120 516 626 187 65
◆A为最小组装面积，C为最人组装面积。
◆压紧尺寸L(mm)：L=(4.3±0．2) x 板片数
◆水流量是按单流程、板问流速为0．4m／s时计算的
◆保留数据更改的权利，以上数据仅供参考，具体以实物为准
