FL 系列风冷却器

一、型号说明
　　FL系列空气冷却器主要用于行走机械（挖掘机、装卸机、叉车、起重机、联合收割机、筑路机械、工程机械等），并适用于其它液压、润滑系统及换热冷却系统等，用风冷强制将工作介质冷却到要求温度。
FL-20 (FL: 空气（风）冷却器 20：换热面积（m2）
二、性能参数表
FL系列空气（风）冷却器的换热系数 K >= 55W/m2·K
设计温度 <= 100°C
工作压力 <= 1.6MPa
压力降<=0.1MPa

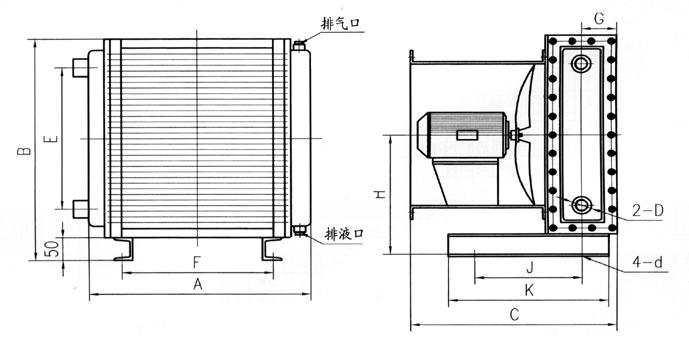

三、FL空气冷却器外型尺寸示意图

型号	A	B	C	D	E	F	H	C1 (max)	G	J	d	风量	风机功率 (kw)	风机号 (T30)
FL2	390	392	260	M22*1.5	240	245	225	95	61	170	Ø12	805	0.05	2.5
FL3.15	340	414	260	"	286	245	225	95	67	170	Ø12	935	"	"
FL4	375	440	260	"	310	245	225	95	67	170	Ø12	1065	0.09	"
FL5	410	478	288	M27*2	310	295	260	97	67	208	Ø12	1390	"	3
FL6.3	460	502	288	"	340	295	260	97	67	208	Ø12	1610	"	3
Fl8	480	530	318	M36*2	356	295	260	97	86	268	Ø12	1830	"	3
FL10	550	596	318	"	415	345	290	69	89	268	Ø12	2210	0.12	3.5
FL12.5	570	650	400	"	454	405	330	60	89	340	Ø12	3340	0.25	4
FL16	670	650	400	"	454	405	330	60	89	340	Ø12	3884	0.25	4
FL20	720	756	434	M42*2	575	500	390	35	90	374	Ø12	6500	0.60	5
FL35	970	908	610	法兰Dg50	680	680	520	80	103	450	Ø12	15000	2.2	7
FL45	1420	786	564	G2"	575	1100	420	80	120	350	Ø12	6500*2	0.60*2	5*2
FL60	1500	810	550	法兰Dg65	400	1482	300	100	130	390	Ø12	8000*2	0.75*2	6*2
